沉降監測利器--超聲波靜力水準儀

　　靜力水準儀是測量兩點間或多點間相對高程變化的精密儀器。主要用于大型儲罐、大壩、核電站、高層建筑、基坑、隧道、橋梁、地鐵等垂直位移和傾斜的監測。

　　沉降監測是對橋梁、隧道、大型儲罐、大壩、高層建筑等的主體結構所出現的沉降、傾斜和變位等進行監測，提供各觀測點的相對沉降參數，確保工程施工順利進行以及完工后的穩定運行。

　　靜力水準儀由液罐、高精度超聲波液位計、保護罩等部件組成，一般安裝在被測物體等高的測墩上或被測物體墻壁等高線上，通常采用一體化模塊化自動測量單元采集數據，通過有線或無線通訊與計算機連接，從而實現自動化觀測。

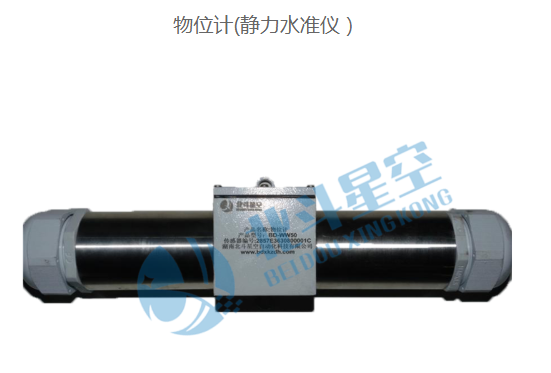

　　靜力水準儀單體由不銹鋼外殼組成，具有很強的防爆、抗震能力，可防止外界因素變化對測量造成的影響。儀器內置高精度超聲波探頭，可輸出數字信號，通過上下兩根軟管將多個水準儀聯通，就可以實現多點沉降連續監測。

　　由裝在儀器底部的超聲波探頭發出超聲波信號，到達液面被反射回來，根據探頭接收到反射回波的時間差與超聲波在液體中的傳播速度，就可以算出液體高度;分辨率可達0.1mm。

　　將靜力水準儀安裝在預設好的觀測點，通過軟管聯通，當其中某個觀測點發生沉降或傾斜時，造成儀器內的液位高度發生變化，系統產生報警，并自動定位發生沉降的水準儀，實現全天候、全自動、無人值守監測。

　　當其中的靜力水準儀發生沉降時，由于各水準儀是聯通的，造成基準點液面發生變化，由此可分析出各點的沉降情況。
